產品簡介
測量大型發電機轉子在不同轉速下的交流阻抗值是檢測轉子是否存在動態匝間短路故障的一個重要手段。根據有關行業標準，測量時一般每隔300轉測量一次轉子的交流阻抗值。但對于動態匝間短路故障而言，轉子繞組的狀態變化過程可能十分短暫，而每300轉的間隔時間卻太長，因此往往無法捕捉到轉子繞組短暫的狀態變化，容易造成對轉子動態匝間短路故障的誤判或漏判。

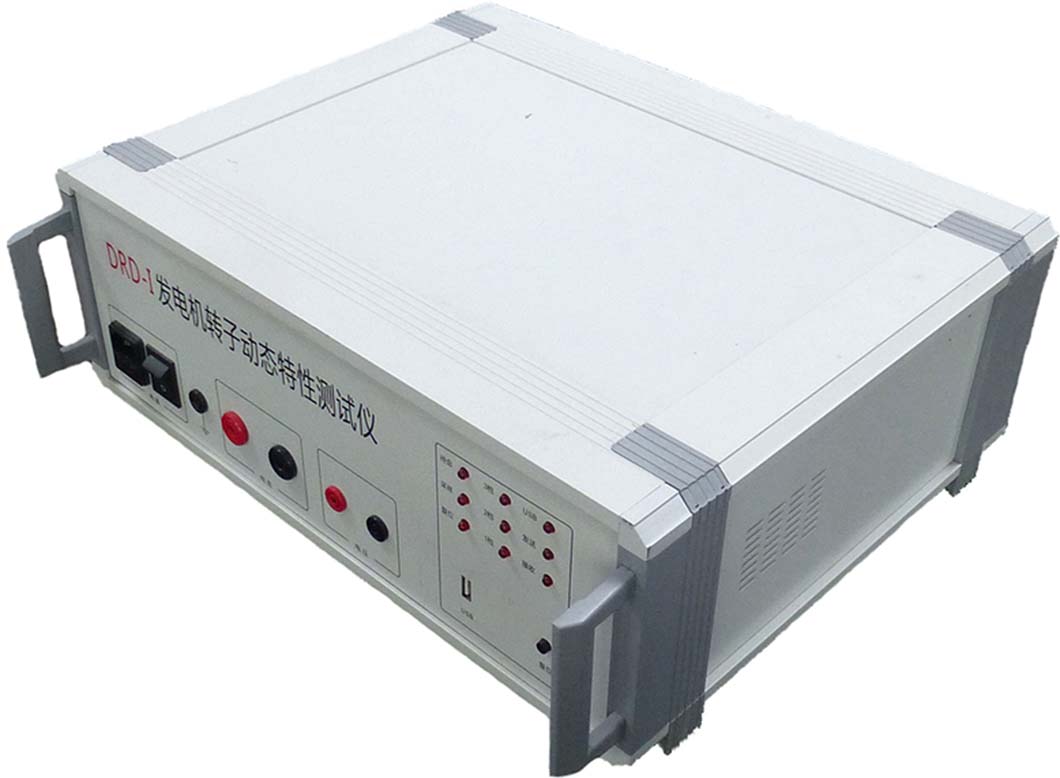

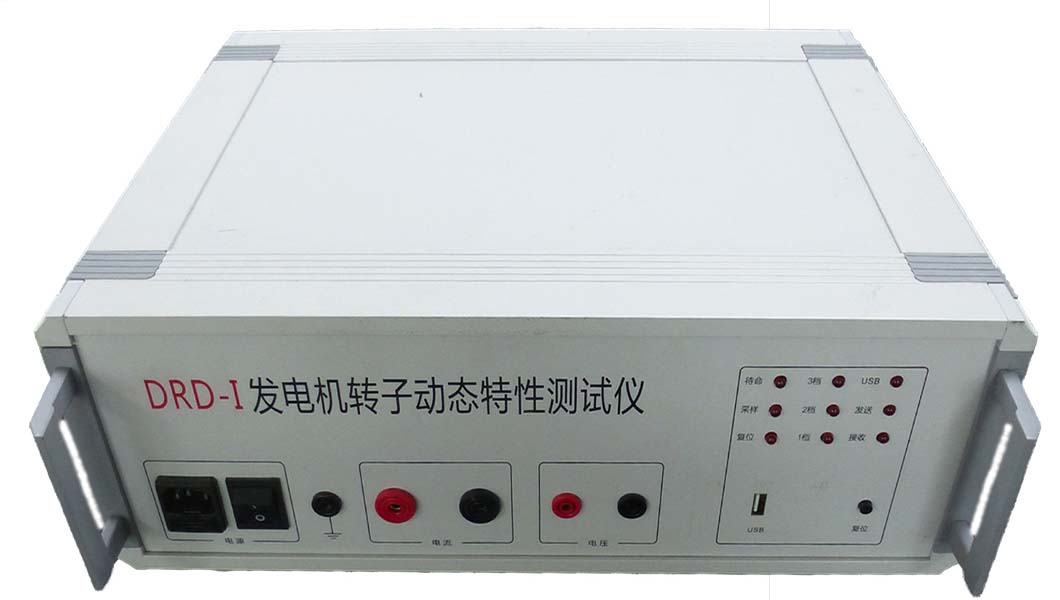

DRD-I發電機轉子動態特性測試儀則完全克服了上述缺陷，它基于高速數字信號處理（DSP）USB通訊技術，實現了對轉子繞組動態匝間短路故障的連續監測。它不僅消除了可能漏檢缺陷或故障的盲區，更可以實時、直觀地觀察轉子在整個旋轉過程中的阻抗變化曲線，從而及時而有效地捕捉到動態交流阻抗變化曲線中的突變點，實現了對轉子動態匝間短路故障的準確診斷。
同時，DRD-Ｉ發電機轉子動態特性測試儀還可以對原始試驗電壓/電流信號波形進行檢查或實時顯示，捕捉轉子旋轉中任意時刻的阻抗值，并且保留了傳統的轉子交流阻抗測試儀的功能，具有操作簡單、診斷結果清晰、準確度高的特點，是檢測轉子動態匝間絕緣缺陷或故障、確保大型發電機轉子安全運行的重要手段。
產品特點
1. 實時測量發電機轉子的動態交流阻抗、損耗及功率因數
2. 自動跟蹤繪制轉子動態交流阻抗及損耗特性曲線
3. 實時測量試驗電壓、試驗電流的數值和波形
4. 測量時間間隔可選：不小于2s
5. 檢測結果以EXCEL格式文件保存，可供后續調出使用
6. 儀器具備自檢功能，并具備傳統交流阻抗測試儀的功能
7. 可隨意捕捉轉子旋轉中任意時刻的阻抗及損耗測量值
8. 操作簡單、測試過程智能化
9．診斷結果清晰、準確度高
| 適用領域 |
|
1. 火力發電廠中的氫冷、空冷及水冷型發電機轉子 |
|
2. 大型核電站中的全速型、或半速型發電機轉子 |
|
3. 大型LNG燃機電廠中的燃汽輪發電機轉子 |
|
4. 大型發電機生產與制造企業 |
|
5. 發電機組運行與檢修領域 |
|
主要技術指標 |
|
| 電壓測量范圍 | 5V~260V |
| 電壓測量精度 | 0.5級 |
| 電流測量范圍 | 0~120A |
| 電流測量精度 | 0.5級 |
| 數據通訊 | 符合USB1.1通訊規約 |
| 數據傳遞間隔 | 可選（最小時間間隔為2S） |
| 工作電源 | AC 220V 50Hz |
| 儀器尺寸 | 330mm×425mm×145mm |
實時捕捉轉子任意時刻的阻抗及損耗值 顯示試驗電壓和試驗電流的波形
